EXTREMATE - système de décontamination industriel

La solution continue premium pour les environnements de production et de recherche les plus exigeants

L’Extremate a été conçu pour les sites qui ne font aucun compromis sur la qualité des composants, la fiabilité de l’automatisation et la flexibilité des programmes de traitement. Partageant la même architecture en flux continu que l’ULT-1000 Ultimate, il s’en distingue par un niveau d’équipement supérieur : composants de marques industrielles référencées (PBM, Rosemount, E+H), automate Allen Bradley, pompes à entraînement magnétique disponibles en option, et layout optimisé pour faciliter l’accès et la maintenance. Une solution haut de gamme, éprouvée, pour les organisations dont les exigences de performance et de traçabilité sont les plus élevées.

  • Capacité de traitement :jusqu’à 4 200 gal/jour (16 000 l/jour)
  • Débit journalier recommandé : jusqu’à 16 heures par jour
  • Type d’effluents traités : Aqueux
  • Niveau de décontamination : F0 25 (F0 50 en option)

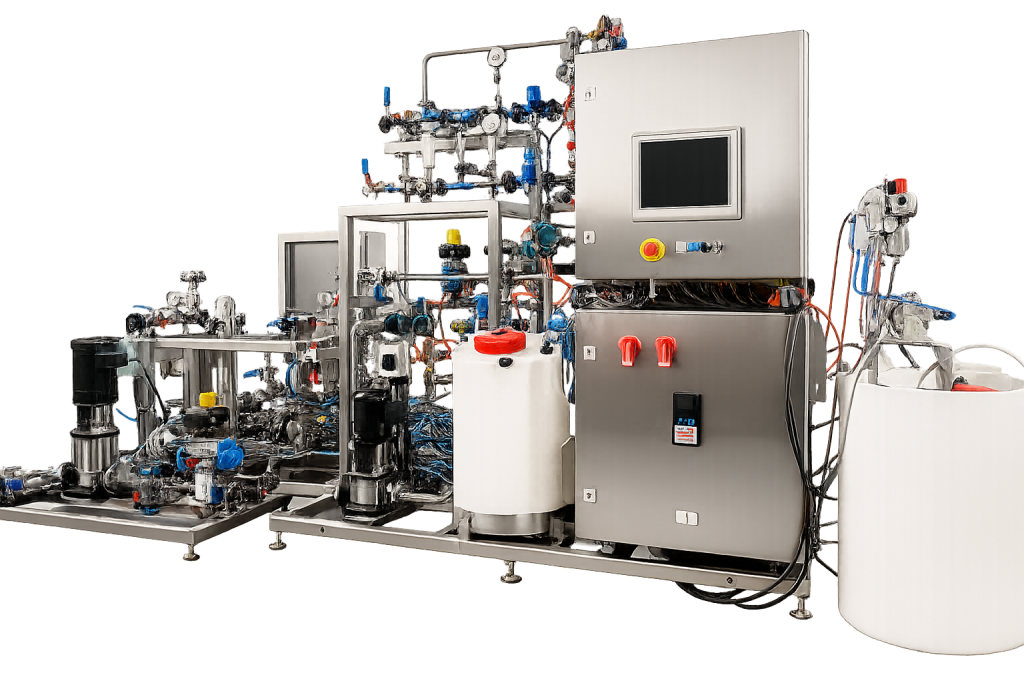

Extremate - decontamination industrielle

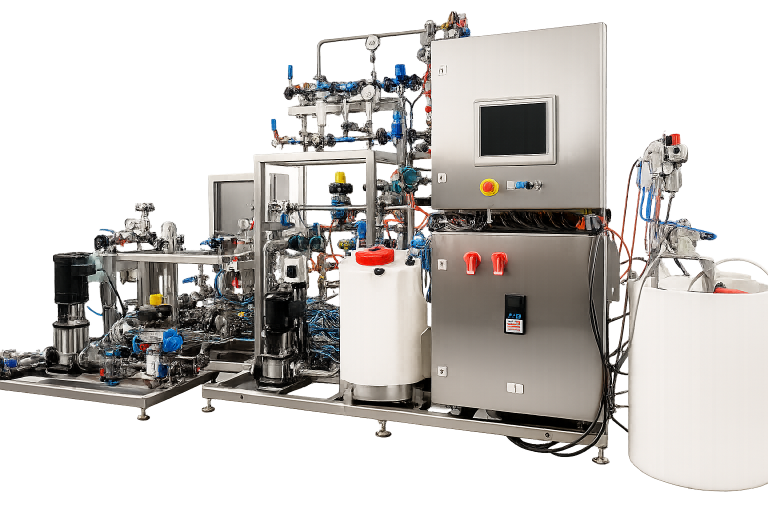

Extremate - decontamination industrielle

Pourquoi choisir l’Extremate ?

L’Extremate s’adresse aux organisations pour lesquelles le choix des composants, la robustesse de l’automatisation et la facilité de qualification ne sont pas des options mais des prérequis. Son layout optimisé améliore l’accessibilité pour la maintenance et les opérations de nettoyage. Ses composants issus de fabricants haut de gamme, PBM, Rosemount, E+H, facilitent l’approvisionnement en pièces de rechange et la documentation technique dans les environnements réglementés. L’automate Allen Bradley, standard dans de nombreux sites industriels et biopharmaceutiques, simplifie l’intégration au système de supervision existant et la formation des opérateurs. Le skid de refroidissement et de CIP, disponible en option, complète une solution déjà très complète.

Automatisation Allen Bradley pour une intégration simplifiée

L’Extremate est équipé d’un package d’automatisation Allen Bradley, l’une des plateformes les plus répandues dans les environnements industriels et biopharmaceutiques. Cette standardisation facilite l’intégration au système SCADA ou MES existant du site, réduit les coûts de formation des opérateurs et simplifie la maintenance du système de contrôle-commande. Chaque cycle est entièrement contrôlé, surveillé et tracé pour une conformité réglementaire complète.

Deux programmes de traitement pour une flexibilité maximale

L’Extremate propose deux programmes de traitement thermique : 135 °C (275 °F) pendant 1 minute en configuration standard, avec option de passage à 2 minutes pour les protocoles nécessitant un niveau de létalité renforcé. Cette flexibilité permet d’adapter le système aux exigences spécifiques de chaque site, de chaque type d’effluent ou de chaque niveau de biosécurité, sans modification matérielle de l’installation.

Pompes à entraînement magnétique disponibles en option

Pour les applications où l’étanchéité totale du circuit hydraulique est requise, effluents sensibles, environnements sous pression réglementaire stricte ou risque de contamination croisée, l’Extremate peut être équipé de pompes à entraînement magnétique. L’absence de joint d’arbre élimine tout risque de fuite et réduit les besoins de maintenance préventive sur les organes d’étanchéité.

Layout optimisé pour l’accès et la maintenance

La disposition des composants de l’Extremate a été pensée pour faciliter les opérations de maintenance, d’inspection et de nettoyage. Chaque sous-ensemble est accessible sans démontage de l’ensemble du skid, réduisant les temps d’arrêt et simplifiant les interventions préventives ou correctives. Ce layout optimisé est particulièrement apprécié sur les sites à forte cadence où la disponibilité du système est critique.

Skid de refroidissement et CIP disponible en option

Un skid dédié au refroidissement et au nettoyage en place (CIP) est disponible en option pour les sites souhaitant une solution entièrement intégrée. Ce skid centralise les fonctions de refroidissement des effluents traités et de nettoyage des circuits internes, garantissant une température de rejet conforme et des procédures de nettoyage standardisées et documentées.

Spécifications techniques

Paramètre

Valeur

Bénéfice

Capacité de traitement Jusqu'à 4 200 gal/jour (16 000 l/jour) Adapté aux flux continus élevés des unités de production
Débit journalier recommandé Jusqu'à 16 heures/jour Continuité de traitement sur l'ensemble de la journée de travail
Type d'effluents Aqueux (type eau) Compatible avec les effluents biologiques liquides standard
Source d'énergie 480V, 60 Hz, 3 ph – Vapeur 5 bar, 100 kg/h - Aucune eau glacée requise Intégration standard sur les sites industriels équipés en vapeur
Programme de traitement 135 °C (275 °F) / 1 min, option 2 min Deux niveaux de létalité sans modification matérielle
Niveau de décontamination F0 25 (F0 50 en option) Destruction efficace des micro-organismes thermorésistants
Empreinte au sol 56″ × 32″ (1 340 × 820 mm) Format compact pour une capacité industrielle élevée
Hauteur 87″ (2 220 mm) Compatible avec les hauteurs de plafond industrielles standard
Package certificats MTR disponible Traçabilité complète des composants pour les environnements réglementés
schéma technique

Points clés

composants - matériaux

Composants haut de gamme

PBM, Rosemount, E+H, instrumentation et robinetterie de référence pour une fiabilité et une traçabilité maximales.

Technologie

Automatisation Allen Bradley

Plateforme standard dans les environnements industriels et biopharmaceutiques pour une intégration et une qualification simplifiées.

programme de traitement

Deux programmes de traitement

135 °C / 1 min en standard, option 2 minutes — flexibilité sans modification matérielle.

pompe

Pompes à entraînement magnétique

Disponibles en option pour une étanchéité totale du circuit et une réduction des besoins de maintenance.

layout icone

Layout optimisé

Disposition des composants pensée pour l'accès, la maintenance et la réduction des temps d'arrêt.

goutte eau - refroidissement

Skid CIP et refroidissement

Option intégrée pour un nettoyage en place documenté et une température de rejet contrôlée.

Domaines d’application

Unités de production biopharmaceutique sous BPF
L’Extremate est conçu pour les environnements de production soumis aux Bonnes Pratiques de Fabrication, où la traçabilité des composants, la robustesse de l’automatisation et la qualification des équipements sont des exigences non négociables. Les certificats MTR et le package Allen Bradley facilitent la constitution des dossiers de qualification (IQ/OQ/PQ).

Laboratoires à haut niveau de biosécurité (BSL3 et BSL3+)
Les installations travaillant avec des agents pathogènes de classe 3 ou supérieure exigent un niveau de fiabilité et de traçabilité maximal. L’Extremate, avec ses composants haut de gamme et ses deux programmes de traitement paramétrables, répond aux protocoles les plus stricts.

Organisations de fabrication sous contrat (CMO/CDMO) haut de gamme
Les CMO et CDMO travaillant pour des clients biopharmaceutiques majeurs doivent justifier de la qualité de leurs équipements lors des audits clients. L’Extremate, avec sa documentation technique complète et sa plateforme d’automatisation reconnue, constitue un argument de conformité fort.

Industries agroalimentaires et de biotransformation à haute exigence
Les sites industriels soumis à des audits fréquents ou opérant sous certification (BRC, IFS, ISO 22000) bénéficient d’une solution de décontamination dont la traçabilité des composants et la robustesse de l’automatisation facilitent le maintien de la certification.

Industries chimiques et de spécialités biologiques
Les unités produisant des spécialités chimiques d’origine biologique ou des enzymes industrielles génèrent des effluents aqueux nécessitant un traitement fiable et continu. L’Extremate s’intègre dans les lignes de production industrielles grâce à son alimentation 480V et à sa compatibilité avec les infrastructures vapeur existantes.

Industrie vétérinaire et agrobiologique
Les sites de production de vaccins vétérinaires, de biopesticides ou de biostimulants opérant sous supervision réglementaire trouvent dans l’Extremate une solution dont le niveau de documentation et de contrôle répond aux exigences des autorités de santé animale et agricole.

Sites nécessitant une disponibilité maximale du système
Le layout optimisé, les composants de haute fiabilité et la disponibilité des pièces de rechange auprès de fabricants référencés réduisent les temps d’arrêt imprévus et facilitent la maintenance préventive, garantissant la continuité du traitement sur les sites où l’arrêt n’est pas envisageable.

schéma technique

Vous souhaitez évaluer l’Extremate pour votre site ?

Notre équipe technique analyse vos volumes d’effluents, vos contraintes d’infrastructure, vos exigences de qualification et vos protocoles de biosécurité pour vous proposer la configuration optimale, programmes de traitement, options pompes magnétiques, skid CIP et refroidissement. Contactez-nous pour obtenir une étude personnalisée.
